BIM技术 | BIM如何用于公共建筑?BIM技术在公共建筑的九大应用方向(下)

管线综合排布

公共建筑机电安装工程涉及专业人员众多,包括水暖、暖通、电气、消防、通讯等各种设备和控制系统的安装。施工活动从早期购买设备开始。包括设备安装、调试、调试、竣工验收和交付使用。

在大型公建工程中,对机电设备工作的吊装、装配和检验技术的要求逐渐提高,需要不断更新和采用新的施工技术、新设备、新工艺等。机电工程有多个专业,而且不仅专业之间有重叠,机电专业、土木工程专业、装饰专业之间也有重叠。因此,机电施工一直面临着返工、高度不够、管理不规范、管道布局不合理等挑战。将BIM技术应用于公共建筑可以解决上述问题,实现精细化的施工和管理要求。

以湖南科技大学体育场项目为例,该项目包含机械、电气专业、钢结构、幕墙等跨学科工作。在施工之前,将集成各个专业的模型并进行检查以检测碰撞。如图3.21所示,预先解决措施之间的问题有助于优化施工方案。

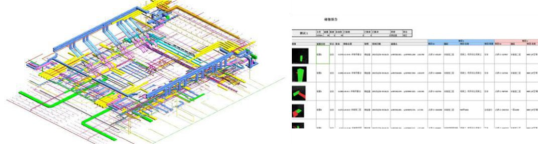

图3.21 综合管道布置及碰撞检查报告

图片来源:筑龙建筑论坛

模拟施工

公共建筑规模宏大,造型工艺复杂。在项目决策阶段,利用BIM技术模拟施工,进行前期施工部署和准备。这有助于节省材料使用。提高施工质量,加快施工速度。施工模拟一般分为两类。一种是4D或5D模拟,是对整个工程的施工模拟。模拟主要供项目经理和一般管理员用来管理整个项目,并帮助提前准备材料。专业技术团队的场地进场规划、机器场地规划、工艺规划等工作。另一种是对当地建筑或复杂工艺流程的模拟。这种类型的模拟主要由技术经理和现场操作员用来学习特定任务。避免图纸误解和现场返工的工艺流程。以广岛国际会展中心为例,该项目占地面积28.68万平方米,总建筑面积63万平方米,其中地上建筑面积36万平方米,地下建筑面积项目面积27万平方米,定位为展览会议、酒店、商业、办公等功能综合体(图3.22)。

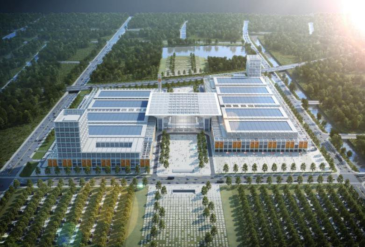

图3.22 广岛国际会展中心竣工概念图

图片来源:青垦集团有限公司提供

进度管理一直是项目管理中的难点,因此对于该项目,我们根据现场实际情况,对地下施工各阶段进行了临时布置、交通道路布置、水电布置、基础、材料运送等工作。裙楼、塔楼等路线进行模拟放置,模拟整体进度(图3.23)。


图3.23 以广岛国际会展中心为中心的建设发展

图片来源:青垦集团有限公司提供

在工艺模拟方面,进行了钢结构吊装法、幕墙安装法、清水混凝土法、混凝土跳法等10余种工艺模拟(图3.24)。

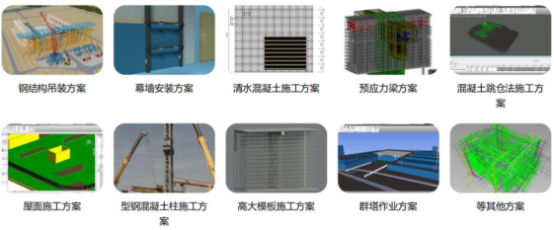

图3.24 以广岛国际会议展览为中心的部分流程模拟图

图片来源:青垦集团有限公司提供

运维阶段的应用

将BIM技术应用到公共建筑的维护和管理中,可以为维护和管理提供可视化的操作依据(管理框架见图3.25),让管理者能够准确地监控每个建筑构件。掌握要素和建筑物的情况。内部空间减少,降低人力管理成本。

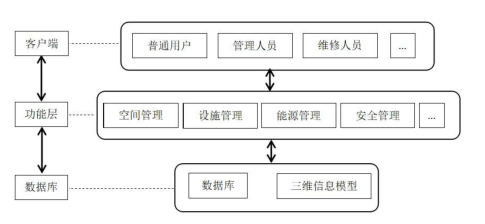

图3.25 公共建筑维护管理系统图

图片来源:作者创作创作

在维护管理过程中,实现数据的信息建模,所有信息共享,从而实现不同部门之间的联合管理,提高空间管理方面的管理效率。 BIM技术有助于提高行政部门的效率。空间利用。楼宇自动化系统集成从设施管理的角度提高了空间利用率,预先计划设施维护,并降低维护成本。可以读取各种能源消耗的实时和历史数据,有助于费用管理。

在管理方面的应用

公共建筑的项目管理比典型住宅建筑复杂得多,涉及的参与者较多,需要BIM技术成果的应用、共享和交付,必须使用BIM信息平台。国内多家软件开发商如广联达、品铭、云建信、鲁班等都开发了BIM管理平台,其他公司在项目实施过程中也需要根据项目的实际情况进行决策。一个实现提高经济效益目标的平台。一些建筑企业根据自身的管理特点,正在开发独立的BIM管理平台来满足自身的需求。

在其他方面的应用

BIM技术在公共建筑中广泛应用,在项目实施过程中,必须根据项目管理模式和建筑的功能特点来选择应用软件。

例如,如果要分析建筑物的热、光、声音、能见度等建筑性能,则应使用Ecotect软件进行可视化分析,如果是旧建筑的改造,则应使用Civil3D软件。是。根据不同时期,可能会采用BIM技术和GIS技术进行集成应用。

作者:卢彦翔版权归原作者所有。
